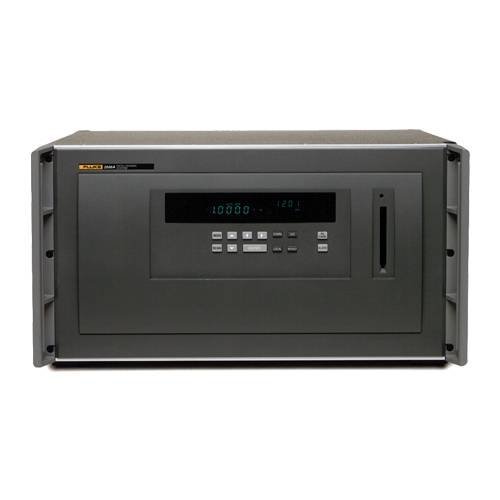

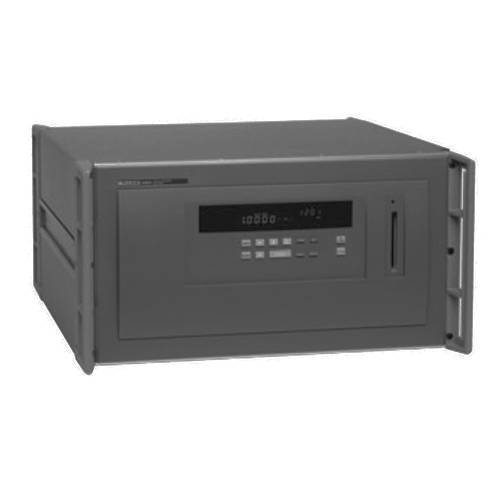

Система сбора данных Fluke 2680A-FAI

Система сбора данных Fluke 2680A-FAI - опциональный модуль, предназначенный для установки в базовые блоки серии 268x, который обеспечивает измерение электрических параметров и температуры по 20 аналоговым каналам с помощью соответствующих датчиков.

Система сбора данных построена на базе 16-битного АЦП, отличается высоким быстродействием и лучшей пропускной способностью в сравнении с модификацией PAI. Прибор является оптимальным выбором для приложений, связанных с обработкой большого количества информации при гарантированной точности измерений. Общее число измерительных линий может быть доведено до 120 путем дополнительной установки соответствующих компонентов. Кроме того, отдельные системы можно объединять в комплексы по 2000 и более каналов.

Функциональные возможности

Скоростной аналоговый модуль ввода Fluke 2680A-FAI построен на основе полевых транзисторов FET специального изготовления, благодаря чему обеспечивается возможность работы с напряжениями до 50 В с межканальной изоляцией до 15 В, что превышает отраслевой стандарт и гарантирует высокую достоверность показаний. Поддерживаются прямые измерения силы переменного и постоянного тока, напряжения, сопротивления и частоты, а также определение температуры с помощью сенсоров RTD, термисторов и термопар. При программном вводе характеристик преобразователей в систему можно легко интегрировать датчики давления, тензометрические сенсоры и измерители других типов.

Конструкционные особенности

Модули FAI и PAI работают под управлением микропроцессора Motorola 68302. Для выбора диапазона и измерение частоты используется ИС Stallion собственного производства Fluke. Многотактный АЦП построен на основе дискретных компонентов и ПЛИС, программируемой пользователем. Особенностью Fluke 2680A-FAI является использование для физического переключения сигналов при выборе каналов полупроводниковых реле с оптической связью, за счет чего обеспечивается высокая производительность считывания данных. Для расширения пропускной способности устройства используется специальный алгоритм выполнения измерений без перезаписи регистра Stallion.

Преимущества

Настройка скорости измерений дает возможность гибко регулировать производительность.
Простота подключения датчиков благодаря задействованию быстросъемного универсального разъема 2680A-180.
Высокий рабочий ресурс за счет использования для коммутации каналов твердотельных переключателей.

Характеристики

	Fluke 2680A-FAI
Математические функции	Помимо аналоговых и цифровых каналов ввода каждая система поддерживает 60 вычислительных каналов. Доступные вычисления: время и скорость, сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, целая функция и среднее значение.
Скорость измерений	Низкая: 45 (50 Гц), 54 (60 Гц) показания/сек. номинальное значение Средняя: 200 показаний/сек. номинальное значение Высокая: 1000 показаний/сек. номинальное значение (5 показаний/сек. для номинального переменного тока, 370 показаний/сек. для диапазона до 300 Ом, 44 показания/сек. для диапазона до 3 МОм)
Аналого-цифровой преобразователь	16 бит, многопрофильного типа
Подавление общего режима	Перем. ток: >100 дБ (50/60 Гц, ±0,1 %, не более 1 кОм дисбаланса источника) Пост. ток: > 100 дБ
Подавление нормального режима	50 дБ при 50/60 Гц, ±0,1 %
Максимальное напряжение в общем режиме	50 В пост. тока или среднеквадратичное значение 30 В перем. тока (все каналы)
Входное значение триггера	Минимальный импульс: 5 мкс Минимальная задержка: 100 мс "Высокое" входное значение: от 2,0 до 7,0 В "Низкое" входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL
Часы	Точность до 1 мин/месяц в диапазоне от 0 до 50 °C
Мощность, срок службы батарей	От 100 до 240 В перем. тока, 50 или 60 Гц 100 ВА максимальное значение, или от 9 до 45 В пост. тока (50 Вт максимальное значение – все слоты заняты + установлена карта памяти) (если оба источника работают параллельно, то используется большее из двух значений) при 120 В переменного тока эквивалентное напряжение постоянного тока составляет ~14,5 В
Температура, влажность (без конденсата)	Эксплуатация: от –20 до 28 °C, при относительной влажности <90 %; от 28 до 40 °C, при относительной влажности <75 %; от 40 до 60 °C, при относительной влажности <50 % Хранение: от –40 до 70 °C при относительной влажности от 5 до 95 %
Высота над уровнем моря	Эксплуатация: 2000 м Хранение: 12 200 м
Стандарты	Все входные сигналы: Продукты с уровнем перенапряжения IEC категории II отвечают следующим стандартам по безопасности и излучению: EN50082-2; EN55022-1; EN550aa, класс A; EN610000-4-2, 3, 4, 6, 8; EN61326; EN61010-1, CAT II; CSA C22.2 № 1010.1
Рабочая температура	от –20 до 60 °C
Диапазон температур при хранении	от –40 до 70 °C
Размер	473 x 423 x 237 мм
Масса	0,79 кг
Скоростной аналоговый модуль ввода	20 универсальных каналов Изоляция, рассчитанная на напряжение не более 50 В Разрешение 16 бит Скорость сканирования 1000 каналов/сек Включает универсальный модуль ввода 2680A-180 Правило проведения калибровки
Интерфейсы	Ethernet: отвечает стандарту IEEE 802.3 Ethernet, совместим со стандартами 100BaseT и 10BaseT, использует протокол TCP/IP RS-232C: только для калибровки
Системные требования	Совместимость с IBM, процессор Pentium II Microsoft Windows® NT/98/2000/XP 64 МБ ОЗУ 150 МБ свободного дискового пространства Экран VGA или SVGA, полная совместимость с IBM, с видеокартой 2 МБ RAM (VRAM) Привод CD-ROM Microsoft Internet Explorer 4.0 или более новой версии
